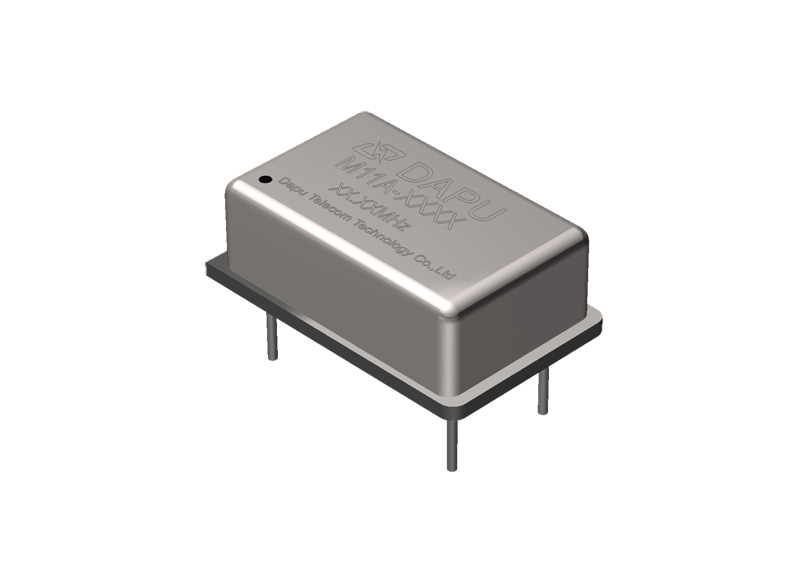

M11A
简述:
1、功耗低、支持宽温、DIP封装三级钟TCXO产品;
2、广泛应用于导航、通信网络与设备、电力、勘探、测控与精密仪器、军工等。
1、输出
频率范围1.25MHz ~ 700MHz
常规频点
10.00MHz
12.00MHz
12.80MHz
13.00MHz
15.00MHz
16.32MHz
16.384MHz
18.432MHz
19.20MHz
19.44MHz
20.00MHz
25.00MHz
30.72MHz
32.768MHz
38.88MHz
40.00MHz
77.76MHz
其他


波形
波形
带载
幅度(dBm)
峰峰值(V)
谐波
杂散
正弦波
50Ω
5
1.1
≤-30dBc
≤-70dBc
7
1.4
方波
15pF
HCMOS
2、频率稳定度(Typical, @10.00MHz)
温度稳定度(见温度稳定度选型表)
短期稳定度1E-10/S(温度稳定,无EMI/EMC或其他干扰,通电10分钟后测试@25℃)
3、工作电压
       3.3V、5.0V
4、电流
      5mA ~ 30mA
5、电压控制特性
       线性≤10%
       斜率 正斜率
6、相位噪声(Typical, @10.00MHz)
       10Hz    -95dBc/Hz
       100Hz   -120dBc/Hz
       1KHz    -140dBc/Hz
       10KHz   -145dBc/Hz
        100KHz  -150dBc/Hz
7、环境特性
       可工作温度-55℃~ +85℃
       存储温度   -55℃~ +105℃
振动
     测试条件:
     振幅:0.75mm;加速度:10g;10Hz~2000Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
冲击
     100g;6ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A。
跌落
从100cm高度自由下坠到混凝土或钢制成的平滑、坚硬的刚性表面,IEC 68-2-32。

稳定度选型和命名规则
温度℃
温度稳定度
日老化
年老化
电源特性
负载特性
命名
-20 ~ 70
±2.8E-7
±2E-8
±1E-6
±5E-8
±5E-8
H
-20 ~ 70
±1E-7
±2E-8
±1E-6
±5E-8
±5E-8
G
-20 ~ 70
±5E-8
±1E-8
±5E-7
±5E-8
±5E-8
F
-40 ~ 85
±2.8E-7
±2E-8
±1E-6
±5E-8
±5E-8
K
-40 ~ 85
±1E-7
±2E-8
±1E-6
±5E-8
±5E-8
J
-40 ~ 85
±5E-8
±1E-8
±5E-7
±5E-8
±5E-8
I
-55 ~ 85
±2.8E-7
±2E-8
±1E-6
±5E-8
±5E-8
T
-55 ~ 85
±1E-7
±2E-8
±1E-6
±5E-8
±5E-8
O
                     M11A      –       X        X        X      X      –    XX.XX  MHz                                                   ↓                  ↓         ↓        ↓        ↓
                 产品系列      见上表   表1   表2    表3      输出频点

表1 输出波形
3
HCMOS
4
Sine Wave
表2 供电电压
1
3.3V
2
5.0V
表3 频率控制特性
频率牵引范围                    中心电压
1.65V
2.5V
±5.0ppm ~ ±8.0ppm
1
4
±8.0ppm ~ ±10.0ppm
2
5
±10.0ppm ~ ±15.0ppm
3
6
无压控
9
8、机械结构 (mm)



未标注公差为±0.2mm
9净重4.2g

10、回流焊曲线(RoHS)

11、包装  PVCmm),10PCS
产品详细下载 产品规格表下载
