当前位置: 首页 » 按晶体类别划分 » T32

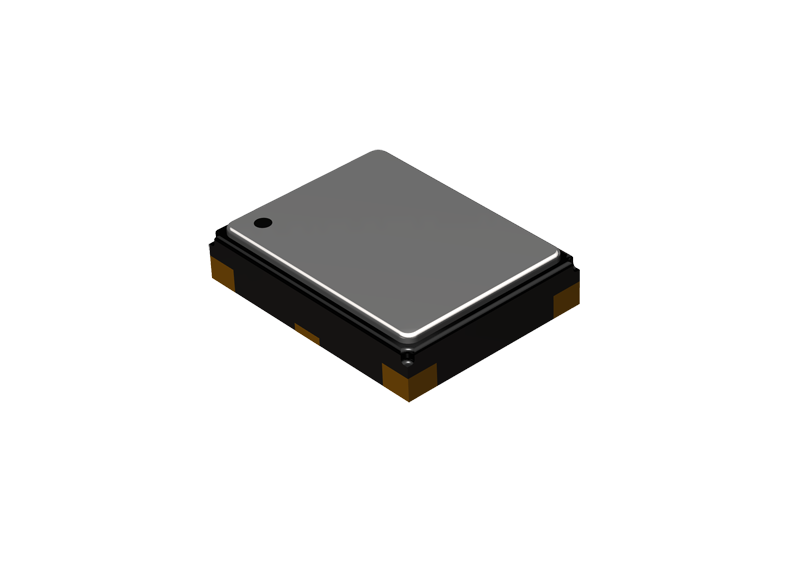

T32
简述:
1、最小型、表贴化封装三级TCXO产品;
2、广泛应用于Femtocell、Nanocell、精密仪器仪表等。

通用型号:T32-B513-XXM
产品特点
1、输出

频率范围9.60MHz ~ 50.00MHz
常规频点
9.60MHz
10.00MHz
12.80MHz
13.00MHz
15.00MHz
16.32MHz
16.384MHz
18.432MHz
19.20MHz
19.44MHz
20.00MHz
26.00MHz
30.72MHz
40.00MHz
50.00MHz
其他

波形
      削顶正弦波 0.8Vp-p Min,带载:10KΩ//10pF
2、频率稳定度 (Typical, @10.00MHz)
     温度稳定度(见温度稳定度选型表)
      短期稳定度5E-10/S(温度稳定,无EMI/EMC或其他干扰,通电10分钟后测试@25℃)
3、工作电压
     工作电压3.0V、3.3V
4、电流
     工作电流 1mA (Typical)
5、电压控制特性
     线性 ≤ 10%
    斜率 正斜率
6、相位噪声(Typical, @10.00MHz)
10Hz    -95dBc/Hz
100Hz   -120dBc/Hz
1KHz    -138dBc/Hz
10KHz   -145dBc/Hz
100KHz  -148dBc/Hz
7、环境特性
    可工作温度 -40℃ ~ +85℃
   存储温度   -55℃ ~ +105℃
振动
   测试条件:
   振幅:0.75mm;加速度:10g;10Hz~2000Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
冲击
  100g;6ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A。
跌落
  从100cm高度自由下坠到混凝土或钢制成的平滑、坚硬的刚性表面,IEC 68-2-32。

稳定度选型和命名规则
温度℃
温度稳定度
日老化
年老化
电源特性
负载特性
命名
-20 ~ 70
±2.8E-7
±2E-8
±1E-6
±2E-7
±2E-7
C
-20 ~ 70
±5E-7
±2E-8
±1E-6
±2E-7
±2E-7
D
-20 ~ 70
±1E-6
±2E-8
±1E-6
±2E-7
±2E-7
E
-30 ~ 75
±5E-7
±2E-8
±1E-6
±2E-7
±2E-7
J
-30 ~ 75
±1E-7
±2E-8
±1E-6
±2E-7
±2E-7
R
-30 ~ 75
±1E-6
±2E-8
±1E-6
±2E-7
±2E-7
K
-40 ~ 85
±5E-7
±2E-8
±1E-6
±2E-7
±2E-7
S
-40 ~ 85
±1E-6
±2E-8
±1E-6
±2E-7
±2E-7
Q
-40 ~ 85
±2E-6
±2E-8
±1E-6
±2E-7
±2E-7
O
          T32      –       X        X        X      X      –    XX.XX  MHz                                                     ↓                  ↓         ↓        ↓        ↓
  产品系列      见上表   表1   表2    表3      输出频点


表1 输出波形
5
削顶正弦波
表2 供电电压
6
3.0V
1
3.3V
表3 电压控制特性
频率牵引范围
中心电压

±10.0ppm ~ ±15.0ppm
1.5V
3
无压控
1.5V
9
8、机械结构(mm)

9、净重 约0.02g
10、回流焊曲线(RoHS)


11、包装:载带盘装(mm)
产品详细下载 产品规格表下载
