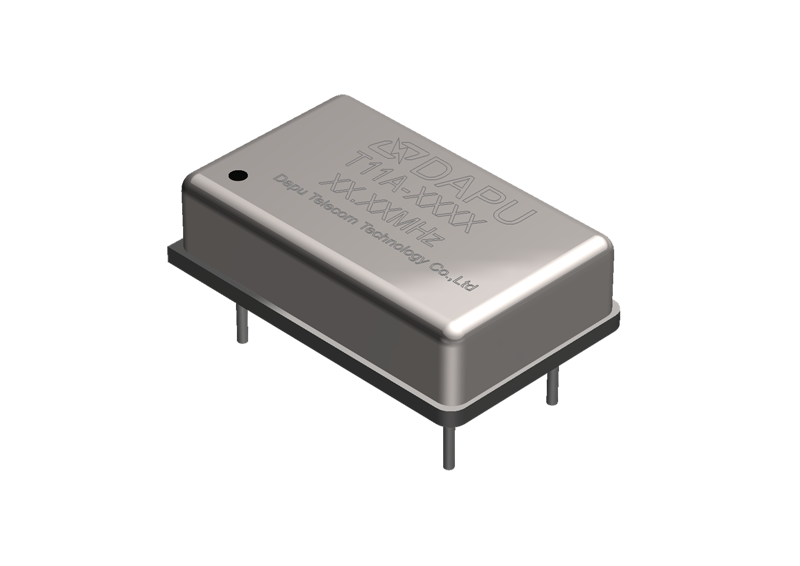

T11A
简述:
1、DIP14封装TCXO产品;
2、主要应用于导航、通信网络与设备、电力、勘探、测控与精密仪器、军工等。
产品特点
1、输出
      频率范围1.25MHz~700MHz

常规频点
10.00MHz
12.00MHz
12.80MHz
13.00MHz
15.00MHz
16.32MHz
16.384MHz
18.432MHz
19.20MHz
19.44MHz
20.00MHz
25.00MHz
30.72MHz
32.768MHz
38.88MHz
40.00MHz
77.76MHz
其他
 波形
波形
带载
幅度(dBm)
峰峰值(V
谐波
杂散
正弦波
50Ω
5
1.1
≤-30dBc
≤-70dBc
7
1.4
方波
15pF
HCMOS
2、频率稳定度 (Typical, @10.00MHz)
      温度稳定度(见温度稳定度选型表)
      短期稳定度3E-10/S(温度稳定,无EMI/EMC或其他干扰,通电10分钟后测试@25℃)
3、工作电压
     工作电压3.3V、5.0V
4、电流
     工作电流 1mA ~ 30mA
5、电压控制特性
     线性 ≤ 10%
     斜率 正斜率
6、相位噪声(Typical, @10.00MHz)
    10Hz    -95dBc/Hz
    100Hz   -120dBc/Hz
    1KHz    -138dBc/Hz
    10KHz   -145dBc/Hz
    100KHz  -148dBc/Hz
7、环境特性
    可工作温度 -40℃ ~ +85℃
    存储温度   -55℃ ~ +105℃
振动
    测试条件:
    振幅:0.75mm;加速度:10g;10Hz~2000Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
冲击
   100g;6ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A。
跌落
   从100cm高度自由下坠到混凝土或钢制成的平滑、坚硬的刚性表面,IEC 68-2-32。

稳定度选型和命名规则
温度℃
温度稳定度
日老化
年老化
电源特性
负载特性
命名
-20 ~ 70
±2.8E-7
±2E-8
±1E-6
±5E-8
±5E-8
C
-20 ~ 70
±5E-7
±2E-8
±1E-6
±5E-8
±5E-8
D
-20 ~ 70
±1E-6
±2E-8
±1E-6
±5E-8
±5E-8
E
-30 ~ 85
±2.8E-7
±2E-8
±1E-6
±5E-8
±5E-8
V
-30 ~ 85
±5E-7
±2E-8
±1E-6
±5E-8
±5E-8
R
-30 ~ 85
±1E-6
±2E-8
±1E-6
±5E-8
±5E-8
Q
-40 ~ 85
±5E-7
±2E-8
±1E-6
±5E-8
±5E-8
F
-40 ~ 85
±1E-6
±2E-8
±1E-6
±5E-8
±5E-8
G
-40 ~ 85
±2E-6
±2E-8
±1E-6
±5E-8
±5E-8
H
          T11A      –       X        X        X      X      –    XX.XX  MHz                                                     ↓                  ↓         ↓        ↓        ↓
    产品系列      见上表   表1   表2    表3      输出频点

 表1 输出波形
3
HCMOS
4
Sine Wave
表2 供电电压
1
3.3V
2
5.0V
表3 电压控制特性
频率牵引范围
中心电压

±10.0ppm ~ ±15.0ppm
1.65V
3
±10.0ppm ~ ±15.0ppm
2.5V
6
无压控
1.65V
9
无压控
2.5V
8、机械结构(mm)

9、 净重 约3.8g
10、回流焊曲线(RoHS)

11、包装 PVC管(mm),10pcs
