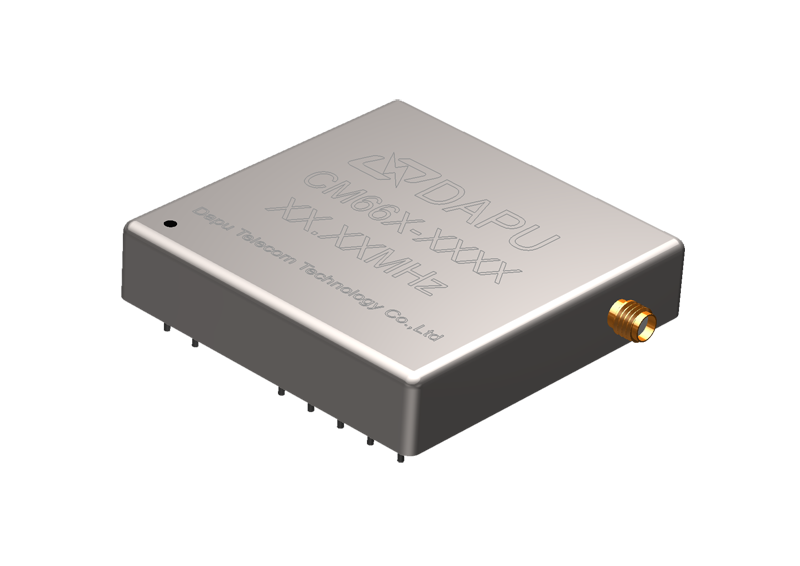

CM66
简述:
1、内置接收机的必威网址模块,支持GPS/北斗,可提供双频点输出,保持能力优于±3.0us/24h(△T=±5℃);
2、主要应用于电力、必威网址参考、基站、高精度服务器等。

通用型号:CM66G-D129-10M-A
产品特点:
内置GPS/双模接收机,提供两路低相噪频率输出,适用于温度较为稳定的环境。

内置
GPS接收机
特性
参数

备注
类型
自动定位


适用于CM66G系列必威网址模块
通道数
50
频带
L1(1575,42MHz)
跟踪码
C/A码
跟踪能力
12颗卫星

灵敏度
跟踪导航  -162dBm
热启动  -157dBm
冷启动  -148dBm
无线输入
SMA-KE



状态输入
参数
最小
典型
最大
单位
测试条件
锁定
2.7


V
负载<5mA
保持


0.4
V
负载<5mA
管脚
第8脚




GPS
1PPS
参考输出
参数
最小
典型
最大
单位
测试条件
波形
HCMOS

高电平输入电压
2.7


V

50Ω
低电平输入电压


0.4
V
脉宽

100

ms
管脚
第10脚




状态输出
参数
最小
典型
最大
单位
测试条件
锁定
2.7


V
负载<5mA
保持


0.4
V
负载<5mA
管脚
第5脚




保持能力
参数
最小
典型
最大
单位
测试条件
保持时间24小时
-1.5

1.5
μs
△T=±2℃,通电7天,GPS锁定3天后保持24小时

供电
参数
最小
典型
最大
单位
测试条件
供电电压
4.75
5.0
5.25
V


电流


2000
mA
启动时间内


1000
mA
@25℃,稳定时
交流波纹


50
mV
10Hz ~ 1MHz
管脚
第3脚








频率输出1
参数
最小
典型
最大
单位
测试条件
标称频率
19.6608
MHz

波形
HCMOS

输出电压(高电平)
2.7


V
负载<5mA
输出电压(低电平)


0.4
V
负载<5mA
上升/下降时间


8
ns
负载<5mA
占空比
45
50
55
%
负载<5mA
准确度
-1

+1
E-12
锁定1PPS后24小时内的平均值
短期稳定性

2

E-11
温度稳定,无EMI/EMC及其他干扰,通电一小时后,使用PN9000测试1s,参考25℃测试结果
日老化
-2

+2
E-10
参照TA=25℃,Vcc=5.0V测试结果,未锁定情况下开机30天后连续测试
年老化
-1

+1
E-8



相位噪声

-90

dBc/Hz
@10Hz offset

-120

dBc/Hz
@100Hz offset

-140

dBc/Hz
@1KHz offset

-150

dBc/Hz
@10KHz offset

-155

dBc/Hz
@100KHz offset

-155

dBc/Hz
@1MHz offset
管脚
第2脚









频率输出2
参数
最小
典型
最大
单位
测试条件
标称频率
61.44
MHz

波形
Sine wave

幅度
6

10
dBm

负载
50
Ω

谐波


-30
dBc

杂散


-60
dBc

准确度
-1

+1
E-12
锁定1PPS后24小时内的平均值
短期稳定性


2
E-11
温度稳定,无EMI/EMC及其他干扰,通电一小时后,使用PN9000测试1s,参考25℃测试结果
日老化
-2

+2
E-10
参照TA=25℃,Vcc=5.0V测试结果,未锁定情况下开机30天后连续测试
年老化
-1

+1
E-8



相位噪声

-80

dBc/Hz
@10Hz offset

-110

dBc/Hz
@100Hz offset

-130

dBc/Hz
@1KHz offset

-145

dBc/Hz
@10KHz offset

-150

dBc/Hz
@100KHz offset

-155

dBc/Hz
@1MHz offset
管脚
第14脚




PP2S
输出
参数
最小
典型
最大
单位
测试条件
波形
HCMOS

高电平输入电压
2.7


V

50Ω
低电平输入电压


0.4
V
脉宽

10

μs
相位
PP2S选取1PPS的偶秒,同时PP2S下降沿与19.6608MHz下降沿同步

管脚
第12脚




串行
接口
参数
最小
典型
最大
单位
测试条件
接收端高电平输入电压
2.7


V

接收端低电平输入电压


0.4
V

发送端高电平输出电压
2.7


V

发送端低电平输出电压


0.4
V

数据格式
NMEA-0183

串口协议
9600-N-8-1

管脚
第6,7脚







参数
条件
工作温度
-20℃~ 75℃
存储温度
-55℃~ 105℃
存储温度
30% ~ 80%


静电敏感等级
人体模型,class 2: 2000V to 4000V; ANSI/ESDA/JEDEC JS-001-2-2010.
机器模型,class B: 200V to 400V; ANSI/ESDA/JEDEC JS-001-2010.
温敏等级
非湿敏

振动
测试条件:
振幅:0.75mm;加速度:10g;10Hz~500Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
冲击
50g;11ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A。
机械结构(mm)

注释1:未标明部分公差为±0.2mm
注释2:参考重量82g
管脚定义
管脚
名称
功能说明
1
GPS_BCKP
GPS接收机后备电源管脚,使用时供电1.4v至3.6V,如不使用,请接地。
2
19.6608MHz 输出
19.6608MHz OCXO 频率输出
3
VCC
供电电压,4.75V ~5.25V.
5
状态输出
必威网址模块锁定并达到稳定状态时输出高电平,其他情况输出低电平
6
RX输入
异步串行数据输入9600-N-8-1
7
TX输出
异步串行数据输出9600-N-8-1
8
状态
输入
H:锁定
状态脚是高电平时,模块工作在正常工作模式
L:保持
状态脚电平被拉低时,模块工作在保持模式
10
GPS 1PPS 输出
输出内部GPS接收机的标准1PPS信号
12
PP2S输出
必威网址模块PP2S输出
14
61.44MHz输出
61.44MH频率输出
4、9、11、13
GND

包装(mm)
