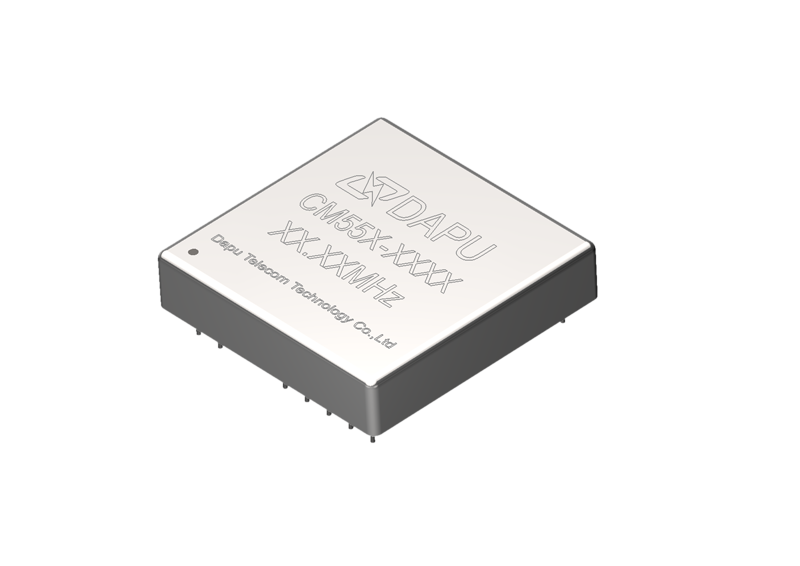

CM55
简述:
1、小尺寸、高度低,保持能力优于±1.5us/24h(△T=±5℃)的必威网址模块;
2、主要应用于电力、必威网址参考、基站、高精度服务器等。

产品特点:
保持能力24小时1.5μs,超薄,性价比高,适用于温度较为稳定的环境。

1 PPS
参考输入
参数
最小
典型
最大
单位
测试条件
波形
HCMOS


高电平输入电压
2.7


V
50Ω
低电平输入电压


0.4
V
脉宽
10


μs
管脚
第10脚




状态输入
参数
最小
典型
最大
单位
测试条件
锁定
2.7


V
负载<5mA
保持


0.4
V
负载<5mA
管脚
第8脚




频率输出
参数
最小
典型
最大
单位
测试条件
频率

10

MHz

波形
HCMOS

输出电压(高电平)
2.7


V
负载<5mA
输出电压(低电平)


0.4
V
负载<5mA
上升/下降时间


8
ns
负载<5mA
占空比
45
50
55
%
负载<5mA
准确度
-1

+1
E-12
锁定1PPS后24
小时内的平均值
短期稳定性

2

E-11
温度稳定,无EMI/EMC
及其他干扰,通电一小
时后,使用PN9000测
试1s,参考25℃测试结果
日老化
-2

+2
E-10
参照TA=25℃,
Vcc=5.0V测试结果,未锁定
情况下开机30天后连续测试
年老化
-1

+1
E-8
相位噪声

-118

dBc/Hz
@10Hz offset

-138

dBc/Hz
@100Hz offset

-148

dBc/Hz
@1KHz offset

-150

dBc/Hz
@10KHz offset

-150

dBc/Hz
@100KHz offset

-150

dBc/Hz
@1MHz offset
管脚
第14脚




保持能力
参数
最小
典型
最大
单位
测试条件
保持时间24小时
-1.5

1.5
μs
△T=±2℃,通电7天,GPS锁定3天后保持24小时



供电电压
参数
最小
典型
最大
单位
测试条件
供电电压
4.75
5.0
5.25
V


电流


1400
mA
启动时间内


600
mA
@25℃,稳定时
交流波纹


50
mV
10Hz ~ 1MHz
管脚
第3脚



1PPS
输出
波形
特性
参数
最小
典型
最大
单位
测试条件
波形
HCMOS


输出电压(高电平)
2.7


V
50Ω
输出电压(低电平)


0.4
V
脉宽

10

μs
管脚
第12脚





锁定状态输出
参数
最小
典型
最大
典型
测试条件
锁定
2.7


V
负载<5mA
保持


0.4
V
负载<5mA
管脚
第5脚






串行
接口
参数
最小
典型
最大
单位
测试条件
接收端高电平输入电压
2.7


V

接收端低电平输入电压


0.4
V

发送端高电平输出电压
2.7


V

发送端低电平输出电压


0.4
μs

串口协议
9600-N-8-1

管脚
第6,7脚






参数
条件
工作温度
-20℃~ 75℃
存储温度
-55℃~ 105℃
存储温度
30% ~ 80%
静电敏感等级
人体模型,class 2: 2000V to 4000V; ANSI/ESDA/JEDEC JS-001-2-2010.
机器模型,class B: 200V to 400V; ANSI/ESDA/JEDEC JS-001-2010.
温敏等级
非湿敏

振动
测试条件:
振幅:0.75mm;加速度:10g;10Hz~500Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
冲击
50g;11ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A。
机械结构(mm)

管脚定义
管脚
名称
功能说明
3
VCC
供电电压,4.75V ~5.25V.
5
状态输出
必威网址模块锁定并达到稳定状态时输出高电平,其他情况输出低电平
6
接收输入
异步串行数据输入9600-N-8-1
7
发送输出
异步串行数据输出9600-N-8-1
8

状态
输入
H:锁定
状态脚是高电平时,模块工作在正常工作模式
L:保持
状态脚电平被拉低时,模块工作在保持模式
10
1PPS输入
1PPS参考输入
12
1PPS输出
必威网址模块的1PPS输出
14
10MHz 输出
10MHz OCXO频率输出
1、2、9
NC
悬空
4、11、13
GND

包装(mm)
产品详细下载 产品规格表下载
