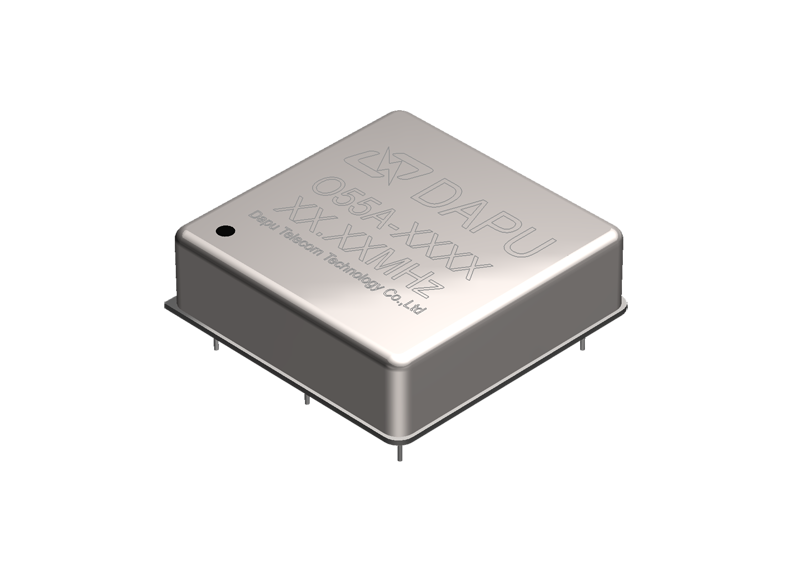

O55A
简述:
1、超高稳定性,可达铷钟水准,稳定度优于±0.01ppb(-30℃~75℃)一级OCXO;
2、主要应用于对稳定度要求比较高的设备,如4G LTE、必威网址参考、卫星授时等。
产品特点
1、输出
频率范围5.00MHz ~ 40.00MHz
常规频点
5.00MHz
10.00MHz
12.80MHz
13.00MHz
16.384MHz
19.20MHz
19.44MHz
20.00MHz
25.60MHz
26.00MHz
30.72MHz
32.768MHz
38.88MHz
40.00MHz
定制

波形
波形
带载
幅度(dBm)
峰峰值(V)
谐波
杂散
正弦波
50Ω
5
1.1
≤-40dBc
≤-75dBc
8
1.6
方波
15pF
LVTTL, HCMOS
2、频率稳定度(Typical, @10.00MHz)
      温度稳定度(见温度稳定度选型表)
      短期稳定度2E-12/S(温度稳定,无EMI/EMC或其他干扰,通电1小时后测试@25℃)
3、工作电压
       5.0V、12.0V
4、功耗 @25℃
      启动功耗  8.0W
      启动时间 3min Max
      稳定功耗 4.0W Max
5、电压控制特性
     线性≤10%
    斜率 正斜率
6、相位噪声(Typical, @10.00MHz)
     10Hz    -125dBc/Hz
     100Hz   -145dBc/Hz
     1KHz    -150dBc/Hz
     10KHz   -155dBc/Hz
     100KHz  -160dBc/Hz
7、环境特性
       可工作温度-40℃~ +85℃
      存储温度   -55℃~ +105℃
振动
测试条件:
振幅:0.75mm;加速度:10g;10Hz~500Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
冲击
50g;11ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A

稳定度选型和命名规则
温度℃
温度稳定度
日老化
年老化
电源特性
负载特性
命名
-20 ~ 70
±1E-11
±5E-11
±5E-9
±1E-11
±1E-11
A
-20 ~ 70
±5E-11
±5E-11
±1E-8
±2E-11
±2E-11
D
-20 ~ 70
±2E-10
±1E-10
±2E-8
±1E-10
±1E-10
F
-30 ~ 75
±1E-11
±5E-11
±5E-9
±1E-11
±1E-11
B
-30 ~ 75
±5E-11
±5E-11
±1E-8
±2E-11
±2E-11
C
-30 ~ 75
±2E-10
±1E-10
±2E-8
±1E-10
±1E-10
H
-40 ~ 80
±2E-10
±2E-10
±2E-8
±1E-10
±1E-10
J
  O55A      –      X        X      X        X    –     XX.XX  MHz
 产品系列    见上表 表1  表2   表3         输出频点
 表1 输出波形
1
LVTTL
3
HCMOS
4
Sine Wave
表2 供电电压
2
5.0V
4
12.0V
表3  电压控制特性
  频率率牵引范围                 中心电压
1.65V
2.5V
16 Bit I2C
±0.3ppm ~ ±0.5ppm
1
5
4
±0.5ppm ~ ±0.8ppm
2
6
0
无压控
9
8、机械结构(mm)
    外形尺寸及管脚定义     单位:mm


通用型




多功能型
9净重56.1g
10回流焊曲线图(RoHS)


11、内包装盒mm
产品详细下载 产品规格表下载
