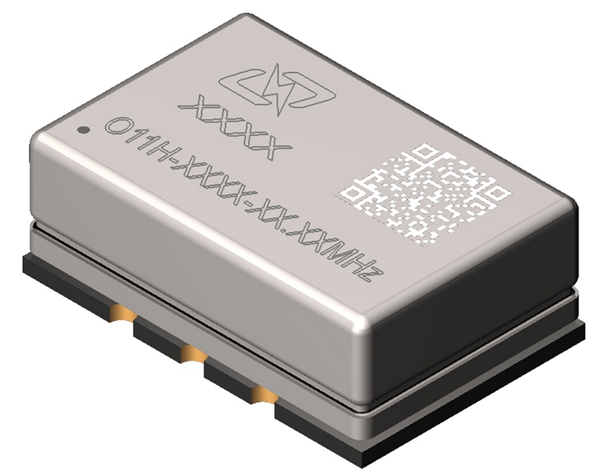

O11H
简述:
1、年老化优于±0.1ppm、表贴化封装3E钟OCXO产品;
2、广泛应用于基站、广播、通信、仪器仪表、 微波、时频参考、Picocell、CPE-PTN、调度系统、集群等。

通用型号:O11H-R319-XXM
产品特点
1、输出
频率范围5.00MHz ~ 100.00MHz

                                          常规频点
    10.00MHz
   20.00MHz
   25.00MHz
    其他
波形
       波形
       带载
   幅度(dBm)
    峰峰值(V)
       谐波
        杂散
    正弦波
     50Ω
     5
      1.1
   ≤-40dBc
   ≤-75dBc
      8
      1.6
     方波
    15pF
                                               HCMOS
 2、频率稳定度(Typical, @10.00MHz)
         温度稳定度(见温度稳定度选型表)
         短期稳定度1E-10/S(温度稳定,无EMI/EMC或其他干扰,通电1小时后测试@25℃)

3、工作电压
         3.3V
4、功耗@25℃
        启动功耗2.0W
       启动时间2min Max
       稳定功耗0.6W Max

5、电压控制特性
        线性≤10%
        斜率 正斜率

6、相位噪声(Typical, @10.00MHz)
        10Hz    -85dBc/Hz
        100Hz   -130dBc/Hz
        1KHz    -150dBc/Hz
        10KHz   -155dBc/Hz
        100KHz  -160dBc/Hz
        1MHz    -160dBc/Hz
7、环境特性
        可工作温度-40℃~ +85℃
        存储温度   -55℃~ +105℃

振动
       测试条件
       振幅:0.75mm(5~26HZ);加速度:10g;10Hz~500Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
冲击
      50g;11ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A

稳定度选型和命名规则
       温度℃
  温度稳定度
     日老化
     年老化
    电源特性
     负载特性
     命名
    -20 ~ 70
      ±5E-9
     ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
       V
   -20 ~ 70
      ±1E-8
     ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
      C
   -20 ~ 70
      ±5E-8
     ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
      B
    -30 ~ 75
      ±5E-9
     ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
     H
    -30 ~ 75
      ±1E-8
     ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
     G
    -30 ~ 75
      ±5E-8
     ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
      F
   -  40 ~ 85
      ±5E-9
    ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
      R
    - 40 ~ 85
      ±1E-8
    ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
      K
   - 40 ~ 85
      ±2.5E-8
     ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
      S
   - 40 ~ 85
      ±5E-8
     ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
      L
   -55 ~ 85
      ±5E-8
    ±1E-9
    ±1E-7
    ±5E-9
     ±5E-9
      A

                                O11H  –    X     X         X  –  XX.XX  MHz
                              ↓           ↓       ↓       ↓      ↓            ↓

产品系列   见上表  表1  表2  表3       输出频点
表1 输出波形
 3
   HCMOS
 4
  Sine Wave
表2 供电电压
  1
      3.3V
表3 频率牵引特性
     频率牵引范围                    中心电压
    1.65V
      ±5.0ppm ~ ±10.0ppm
     1
                         无压控
     9

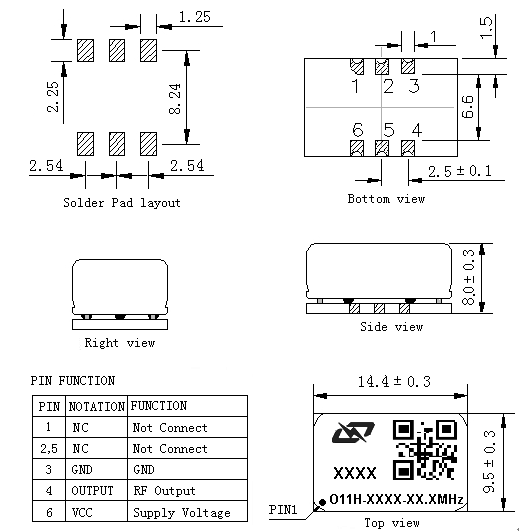

8、机械结构(mm)

未标注公差为±0.2mm
9、净重约2.6g
10、回流焊曲线图(RoHS)

11、包装载带盘装(mm)
产品详细下载 产品规格表下载
