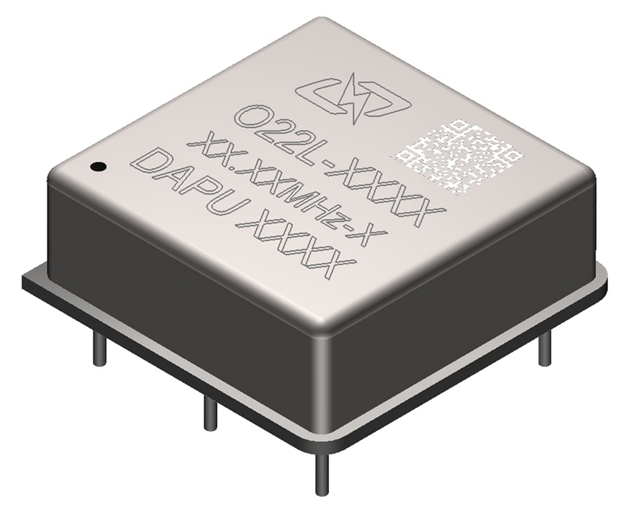

O22L
简述:
1、功耗低、性价比高、DIP封装二级OCXO产品;
2、广泛应用于基站、LTE、GSM、医疗设备、SONET/SDH、时频参考、WCDMA、微波、调度系统、集群等。

通用型号:O22L-G326-10M
                    O22L-W326-10M
 产品特点
1、输出

频率范围 5.00MHz ~ 50.00MHz
常规频点
5.00MHz
10.00MHz
12.80MHz
13.00MHz
16.384MHz
19.20MHz
19.44MHz
20.00MHz
25.60MHz
26.00MHz
30.72MHz
32.768MHz
38.88MHz
40.00MHz
50.00MHz
其他
波形
波形
带载
幅度(dBm)
峰峰值(V)
谐波
杂散
正弦波
50Ω
5
1.1
≤-40dBc
≤-75dBc
8
1.6
方波
15pF
LVTTL, HCMOS
2、频率稳定度(Typical, @10.00MHz)
        温度稳定度(见温度稳定度选型表)
        短期稳定度1E-11/S(温度稳定,无EMI/EMC或其他干扰,通电1小时后测试@25℃)
3、工作电压
        3.3V、5.0V
4、功耗 @25℃
        启动功耗 3.0W
        启动时间 2min Max
        稳定功耗 1.5W Max
5、电压控制特性
        线性≤ 10%
        斜率 正斜率
6、相位噪声(Typical, @10.00MHz)
        10Hz    -120dBc/Hz
        100Hz   -140dBc/Hz
        1KHz    -150dBc/Hz
        10KHz   -152dBc/Hz
        100KHz  -155dBc/Hz
7、环境特性
        可工作温度 -40℃ ~ +85℃
        存储温度   -55℃ ~ +105℃
       振动
        测试条件:
        振幅:0.75mm;加速度:10g;10Hz~500Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
       冲击
        50g;11ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A。

稳定度选型和命名规则
温度℃
温度稳定度
日老化
年老化
电源特性
负载特性
命名
-20 ~ 70
±3E-9
±5E-10
±5E-8
±1E-9
±1E-9
D
-20 ~ 70
±5E-9
±5E-10
±5E-8
±1E-9
±1E-9
E
-20 ~ 70
±1E-8
±1E-9
±5E-8
±3E-9
±3E-9
F
-30 ~ 75
±3E-9
±5E-10
±5E-8
±1E-9
±1E-9
G
-30 ~ 75
±5E-9
±5E-10
±5E-8
±1E-9
±1E-9
H
-30 ~ 75
±1E-8
±1E-9
±5E-8
±3E-9
±3E-9
I
-40 ~ 80
±3E-9
±5E-10
±5E-8
±1E-9
±1E-9
A
-40 ~ 80
±5E-9
±5E-10
±5E-8
±1E-9
±1E-9
J
-40 ~ 80
±1E-8
±1E-9
±5E-8
±3E-9
±3E-9
K
                O22L      –       X        X        X      X      –    XX.XX  MHz
                      ↓                  ↓         ↓        ↓        ↓                ↓
             产品系列      见上表   表1   表2    表3      输出频点
















  表1  输出波形
1
LVTTL
3
HCMOS
4
Sine Wave
  表2 供电电压
1
3.3V
2
5.0V
4
12.0V
  表3 电压控制特性
频率牵引范围                           中心电压
1.65V
2.5V
±0.3ppm ~ ±0.5ppm
1
5
±0.5ppm ~ ±0.8ppm
2
6
±0.7ppm ~ ±1.0ppm
3
7
±1.0ppm ~ ±1.5ppm
4
8
无压控
9
8、机械结构(mm)


9、净重 约 14.0g
10、回流焊曲线(RoHS)


11、内包装盒(mm)
