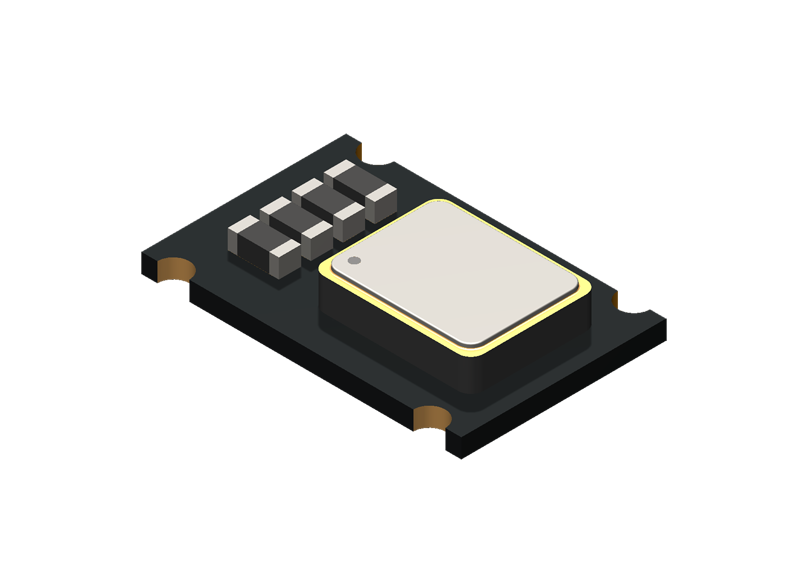

T53
简述:
1、超小型、短稳好、表贴化封装三级钟TCXO产品;
2、广泛应用于Femtocell、Nanocell、精密仪器仪表等。
产品特点
1、输出
频率范围9.6MHz~50MHz

常规频点
10.00MHz
10.00MHz
12.80MHz
13.00MHz
15.00MHz
16.32MHz
16.384MHz
18.432MHz
19.20MHz
19.44MHz
20.00MHz
25.00MHz
30.72MHz
32.768MHz
38.88MHz
40.00MHz
其他

波形
波形
带载
峰值(V)
削顶正弦波
10KΩ//10pF
0.8min
方波
15pF
HCMOS

2、频率稳定度 (Typical, @10.00MHz)
      温度稳定度(见温度稳定度选型表)
      短期稳定度5E-10/S(温度稳定,无EMI/EMC或其他干扰,通电10分钟后测试@25℃)
3、工作电压
     工作电压3.3V
4、电流
     工作电流 3mA ~ 10mA
5、电压控制特性
     线性 ≤ 10%
    斜率 正斜率
6、相位噪声(Typical, @10.00MHz)
  10Hz    -95dBc/Hz
  100Hz   -120dBc/Hz
  1KHz    -138dBc/Hz
  10KHz   -145dBc/Hz
  100KHz  -148dBc/Hz
7、环境特性
   可工作温度 -40℃ ~ +85℃
   存储温度   -55℃ ~ +105℃
振动
测试条件:
    振幅:0.75mm;加速度:10g;10Hz~2000Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
冲击
    100g;6ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A。
跌落
从100cm高度自由下坠到混凝土或钢制成的平滑、坚硬的刚性表面,IEC 68-2-32。

稳定度选型和命名规则
温度℃
温度稳定度
日老化
年老化
电源特性
负载特性
命名
-20 ~ 70
±1E-7
±2E-8
±1E-6
±2E-7
±2E-7
O
-20 ~ 70
±2.8E-7
±2E-8
±1E-6
±2E-7
±2E-7
C
-20 ~ 70
±5E-7
±2E-8
±1E-6
±2E-7
±2E-7
D
-20 ~ 70
±1E-6
±2E-8
±1E-6
±2E-7
±2E-7
E
-30 ~ 75
±1E-7
±2E-8
±1E-6
±2E-7
±2E-7
W
-30 ~ 75
±2.8E-7
±2E-8
±1E-6
±2E-7
±2E-7
J
-30 ~ 75
±5E-7
±2E-8
±1E-6
±2E-7
±2E-7
R
-30 ~ 75
±1E-6
±2E-8
±1E-6
±2E-7
±2E-7
K
-40 ~ 85
±1E-7
±2E-8
±1E-6
±2E-7
±2E-7
Q
-40 ~ 85
±2.8E-7
±2E-8
±1E-6
±2E-7
±2E-7
Y
-40 ~ 85
±5E-7
±2E-8
±1E-6
±2E-7
±2E-7
F
-40 ~ 85
±1E-6
±2E-8
±1E-6
±2E-7
±2E-7
G
-40 ~ 85
±2E-6
±2E-8
±1E-6
±2E-7
±2E-7
H
            T53      –       X        X        X      X      –    XX.XX  MHz                                                     ↓                  ↓         ↓        ↓        ↓
  产品系列      见上表   表1   表2    表3      输出频点

8、机械结构(mm)

9、净重 约0.05g
10、回流焊曲线 (RoHS)


11、包装: 载带盘装(mm)
产品详细下载 产品规格表下载
